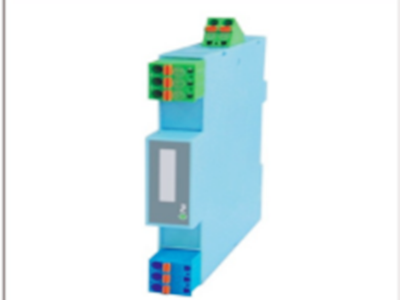

 青岛烨为技术有限公司智能型热电阻信号隔离器配电器
一、概述
● 将热电阻信号转换成隔离的、与温度成线性的标准过程信号

● 纯数字化调整

● “输入-输出-电源”三者磁隔离

● 带电源显示灯

● 卡装式构造的信号隔离处理器

二、技术指标

● 输入参数

输入范围

分度号     测量范围    小量程

Cu50       -50-150         50

Cu100      -50-150         50

Pt10        -200-600       200

Pt100       -200-800        50

● 输出参数

输出电流时

输出范围： 4~20mA（占用隔离器电源 ）

           4~20mA（外供24VDC电源 ）

             允许负载：≤500Ω

输出电压时  输出范围：1~5V

             允许负载：≥10KΩ

● 环境参数

供 电 电 源：DC24V±10%

纹波系数10%P-P 以下约2W

使用温度范围：-5 ~ +55 ℃

使用湿度范围：0~90%RH （无冷凝）

电源显示灯：红色LED 、电源供电时亮灯

● 性能指标（相对于满量程）

标准精度：±0.3%

温度系数：±0.015%/℃

响应时间：≤0.5S（0→90%）

电源电压变动的影响：±0.1%/允许电压范围

绝缘电阻：输入—输出—电源之间

          100MΩ以上/DC 500V

隔离强度：输入-输出-电源- 接地之间

          DC 1500V  1 分钟（直流电源）

          AC 1500V  1 分钟（交流电源）

负载电阻变化的影响：±0.1%/250Ω

上电稳定时间：≤3s
